50T01頂導向型套筒調節閥，采用套筒導向，壓力平衡式閥芯。與810D系列相比，該系列的調節閥是套筒雙密封結構主要應用于泄漏要求不高的場合，因?yàn)槭请p密封結構兩個密封面都是金屬密封，因此使用的溫度范圍更寬一些。閥芯利用壓力平衡式結構，啟閉力小通過較小的執行機構推力就能控制高壓差的工況。廣泛應用于要求動態穩定性好的中低溫、中低壓管線的流體控制。密封性能好、允許壓差大。套筒導向，導向面積大，穩定性好，結構緊湊，可以快速在線更換閥內件，維修效率高，節約人力和時間。平衡式閥芯結構確保所需的執行機構推力最小。

設計特色 Design features
套筒導向型

平衡內部結構

可耐大壓差

雙層密封結構


技術參數 Technical parameter
口徑范圍：DN15～DN400 (1/2"～16")

壓力范圍：PN1.6～6.3MPa（150～300LB）

溫度范圍：-196℃～+550℃（可選）

材質可選：碳鋼、不銹鋼、雙相鋼

流量特性：等百分比、線性、快開

泄露等級：ASME B16.104 V

閥蓋形式：標準型、散熱型、低溫型、波紋管型

連接方式：法蘭、焊接、螺紋（1"內）

執行機構：氣動執行器、電動執行器

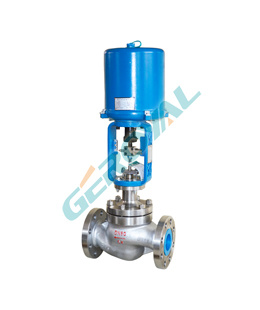

電動套筒調節閥 技術參數




公稱通徑(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300


閥座直徑
20
25
32
40
50
65
80
100
125
150
200
250
300


額定流量系數(KV)
直線
10
11
17.6
27.5
44
69
110
176
275
440
630
1000
1600


等百分
6.3
10
16
25
40
63
100
155
250
370
580
900
1300


允許壓差(MPa)
6.4
6.4
5.2
5.2
4.6
4.6
3.7
3.7
3.5
3.1
3.1
2.6
2.2


公稱壓力(MPa)
1.6、2.5、4.0、6.4、10.0


額定行程
16
25
40
60
100


閥蓋形式
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)


壓蓋形式
螺栓壓緊式


密封填料
V型聚四氟乙烯填料、V型柔性石墨填料


閥芯形式
平衡式閥芯(套筒導向)


流量特性
直線性、等百分比


配置執行器類別
381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器)


執行器參數
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC


防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄


環境溫度：-25～+70℃、環境濕度：≤95%





氣動套筒調節閥 技術參數




公稱通徑(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300


閥座直徑
20
25
32
40
50
65
80
100
125
150
200
250
300


額定流量系數(KV)
直線
10
11
17.6
27.5
44
69
110
176
275
440
630
1000
1600


等百分
6.3
10
16
25
40
63
100
155
250
370
580
900
1300


允許壓差(MPa)
6.4
6.4
5.2
5.2
4.6
4.6
3.7
3.7
3.5
3.1
3.1
2.6
2.2


公稱壓力(MPa)
1.6、2.5、4.0、6.4、10.0


額定行程
16
25
40
60
100


配用執行器型號
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56


閥蓋形式
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)


壓蓋形式
螺栓壓緊式


密封填料
V型聚四氟乙烯填料、V型柔性石墨填料


閥芯形式
平衡式閥芯(套筒導向)


流量特性
直線性、等百分比





氣動套筒調節閥 執行器參數




配置執行器類別
ZHA/B多彈簧簿膜執行機構


執行器型號
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56


有效面積(cm2)
350
350
560
900
1400


行程
10、16
24
40
40、60
100


彈簧范圍(KPa)
20～100（標準）、20-60、60-100、40-200、80-240


膜片材料
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布


供氣壓力
140～400KPa


氣源接口
RC1/4"


環境溫度
-30～+70℃


可配附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等


作用形式
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
