50D05頂導向型低溫調節閥在石油、化工、冶金等工業生產過程的自動控制中得到廣泛的應用。它特別適用于-60～-196℃低溫狀態下的介質（如液氧、液氮等）的調節。是我公司專門針對超低溫工況研發的調節閥產品之一。它與常溫調節閥不同之處在于采用長頸型上閥蓋，使填料處于常溫下工作。。

  

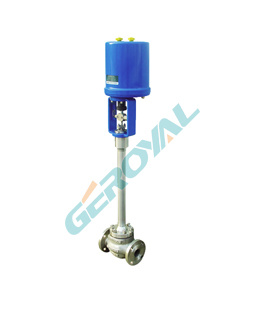

電動低溫調節閥是采用引進型電動執行器與超低溫調節閥閥體組成。執行器內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電動低溫調節閥適合于低于0～-196℃狀態下工作，由電動執行機構和帶長頸接管的閥體組成，長頸接管的作用是使閥桿密封出接近常溫下工作，并減少外界熱能傳入。為減少傳遞，長頸采用薄壁結構。

  
氣動低溫調節閥在石油、化工、冶金等工業生產過程的自動控制中得到廣泛的應用。氣動低溫調節閥它特別適用于-60~-250℃低溫狀態下的介質（如液氧、液氮等）的調節。是我公司專門針對超低溫工況研發的氣動調節閥產品之一。氣動低溫調節閥為確保調節精度，必須配用閥門定位器。它與常溫調節閥不同之處在于采用長頸型上閥蓋，使填料處于常溫下工作。氣動低溫調節閥由閥門定位器給出信號壓力輸入到氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節。

設計特色 Design features
采用頂部導向結構

流量系數大，可調范圍廣

加長桿結構，防止熱傳遞

在超低溫場合可以靈活的控制


技術參數 Technical parameter
口徑范圍：DN15～DN300(1/2"～12")

壓力范圍：PN1.6～6.3MPa（150～300LB）

溫度范圍：-60℃～+-196℃（可選）

結構可選：單座、多孔式套筒

材質可選：碳鋼、不銹鋼、雙相鋼

流量特性：等百分比、線性、快開

泄露等級：ASME B16.104 V

閥蓋形式：低溫加長桿型

連接方式：法蘭式、焊接式、螺紋式

執行機構：氣動執行器、電動執行器

氣動低溫調節閥 技術參數



公稱通徑(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300


閥座直徑(dn)
20
25
32
40
50
65
80
100
125
150
200
250
300


額定流量系數(KV)
單座
6.9
11
17.6
27.5
44
69
110
176
275
440
630
875
1250


套筒
6.3
10
16
25
40
63
100
155
250
370
580
900
1300


允許壓差(MPa)
單座
3.8
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0,7
0.6
0.5
0.3
0.1


套筒
6.4
6.4
5.2
5.2
4.6
4.6
3.7
3.7
3.5
3.1
3.1
2.6
2.2


公稱壓力(MPa)
1.6、2.5、4.0、6.4


額定行程(mm)
16
25
40
60
100


執行器型號
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56


閥蓋形式
低溫型-10～-196℃、超低溫型-196～-250℃


壓蓋形式
螺栓壓緊式


密封填料
V型聚四氟乙烯填料、V型柔性石墨填料


閥芯形式
單座式、套筒式


流量特性
等百分比、直線型





氣動低溫調節閥 執行機構



配置執行器類別
ZHA/B多彈簧簿膜執行機構


執行器型號
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56


有效面積(cm2)
350
350
560
900
1400


行程(mm)
10、16
24
40
40、60
100


彈簧范圍(KPa)
20～100（標準）、20-60、60-100、40-200、80-240


膜片材料
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布


供氣壓力
140～400KPa


氣源接口
RC1/4"


環境溫度
-30～+70℃


可配附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等


作用形式
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)





電動低溫調節閥 技術參數



公稱通徑(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300


閥座直徑(dn)
20
25
32
40
50
65
80
100
125
150
200
250
300


額定流量系數(KV)
單座
6.9
11
17.6
27.5
44
69
110
176
275
440
630
875
1250


套筒
6.3
10
16
25
40
63
100
155
250
370
580
900
1300


允許壓差(MPa)
單座
3.8
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0,7
0.6
0.5
0.3
0.1


套筒
6.4
6.4
5.2
5.2
4.6
4.6
3.7
3.7
3.5
3.1
3.1
2.6
2.2


公稱壓力(MPa)
1.6、2.5、4.0、6.4


額定行程(mm)
16
25
40
60
100


閥蓋形式
低溫型0～-196℃


壓蓋形式
螺栓壓緊式


密封填料
V型聚四氟乙烯填料、V型柔性石墨填料


閥芯形式
單座式、套筒式


流量特性
等百分比、直線型


配置執行器類別
3810系列、PSL系列等電動執行器(客戶指定品牌亦可)


執行器參數
電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC


防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄


環境溫度：-25～+70℃、環境濕度：≤95%
