我們的50G05高溫散熱型調節閥可廣泛用于控制各種不同壓力和溫度的流體，閥體結構緊湊，流體通道呈S流線型，具有壓降損失小流通量大，可調范圍廣，流量特性精度高等特點。閥芯具有豐富的Cv值，閥座關閉密封性能符合調節閥國際行業標準，調節閥配用氣動或者電動行機構，結構緊湊、輸出力大，更適用于要求可靠性及關閉性能高的高溫場合下的控制使用。增加密封注脂結構及雙層密封在用于蒸汽、高溫的工況下，有明顯增強閥桿密封填料的使用壽命及密封性能。

  

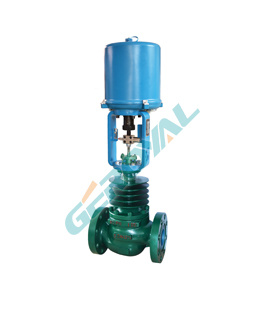

電動高溫調節閥具有關閉嚴密,結構緊湊,重量輕,維修方便等優點。是采用智能一體化執行器與低流阻調節閥閥體組成。電動高溫調節閥配引進型智能電動執行器以及GR系列3000型調節閥體組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電動高溫調節閥調節機構采用平衡式閥塞結構，電動高溫調節閥具有閥穩定性好，不易震動，噪音低，對溫度敏感性小，允許使用壓差不大、溫度較大等特點。電動高溫調節閥廣泛使用于流量大，溫度高，泄漏量要求不嚴格的場合。
電動高溫調節閥廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。。

  

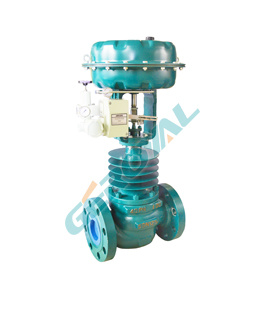

氣動高溫調節閥是由多彈簧氣動薄膜執行機構和低流阻高溫調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動高溫調節閥閥體流道呈S流線型，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。氣動高溫調節閥配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制。氣動高溫調節閥廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。氣動高溫調節閥特別適用于允許泄露量小、閥前后壓差不大及溫度較高的場合。

設計特色 Design features
采用頂部導向結構

流量系數大，可調范圍廣

雙密封結構，密封更可靠

增加散熱片，散熱功能強

帶注脂油槽，填料壽命更長

主要應用與高溫蒸汽、熱油等場合


技術參數 Technical parameter
口徑范圍：DN15～DN400 (1/2"～16")

壓力范圍：PN1.6～6.3MPa（150～300LB）

溫度范圍：-45℃～+550℃（可選）

結構可選：單座、雙密封套筒、多孔式套筒

材質可選：碳鋼、不銹鋼、雙相鋼

流量特性：等百分比、線性、快開

泄露等級：ASME B16.104 V

閥蓋形式：高溫散熱型

連接方式：法蘭式

適用場合：熱油、蒸汽等高溫場合

執行機構：氣動執行器、電動執行器

氣動高溫調節閥 技術參數



公稱通徑(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300


閥座直徑(dn)
20
25
32
40
50
65
80
100
125
150
200
250
300


額定流量系數(KV)
單座
6.9
11
17.6
27.5
44
69
110
176
275
440
630
875
1250


套筒
6.3
10
16
25
40
63
100
155
250
370
580
900
1300


允許壓差(MPa)
單座
3.8
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0,7
0.6
0.5
0.3
0.1


套筒
6.4
6.4
5.2
5.2
4.6
4.6
3.7
3.7
3.5
3.1
3.1
2.6
2.2


公稱壓力(MPa)
1.6、2.5、4.0、6.4、10.0


額定行程(mm)
16
25
40
60
100


執行器型號
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56


閥蓋形式
高溫型(+250～+450℃)


壓蓋形式
螺栓壓緊式


密封填料
V型聚四氟乙烯填料、V型柔性石墨填料


閥芯形式
單座式、套筒式


流量特性
等百分比、直線型





氣動高溫調節閥 執行機構



配置執行器類別
ZHA/B多彈簧簿膜執行機構


執行器型號
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56


有效面積(cm2)
350
350
560
900
1400


行程(mm)
10、16
24
40
40、60
100


彈簧范圍(KPa)
20～100（標準）、20-60、60-100、40-200、80-240


膜片材料
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布


供氣壓力
140～400KPa


氣源接口
RC1/4"


環境溫度
-30～+70℃


可配附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等


作用形式
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)





電動高溫調節閥 技術參數



公稱通徑(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300


閥座直徑(dn)
20
25
32
40
50
65
80
100
125
150
200
250
300


額定流量系數(KV)
單座
6.9
11
17.6
27.5
44
69
110
176
275
440
630
875
1250


套筒
6.3
10
16
25
40
63
100
155
250
370
580
900
1300


允許壓差(MPa)
單座
3.8
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0,7
0.6
0.5
0.3
0.1


套筒
6.4
6.4
5.2
5.2
4.6
4.6
3.7
3.7
3.5
3.1
3.1
2.6
2.2


公稱壓力(MPa)
1.6、2.5、4.0、6.4、10.0


額定行程(mm)
16
25
40
60
100


閥蓋形式
高溫型(+250～+450℃)、特殊定制


壓蓋形式
螺栓壓緊式


密封填料
V型聚四氟乙烯填料、V型柔性石墨填料


閥芯形式
單座式、套筒式


流量特性
等百分比、直線型


配置執行器類別
3810系列、PSL系列等電動執行器(客戶指定品牌亦可)


執行器參數
電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC


防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄


環境溫度：-25～+70℃、環境濕度：≤95%
