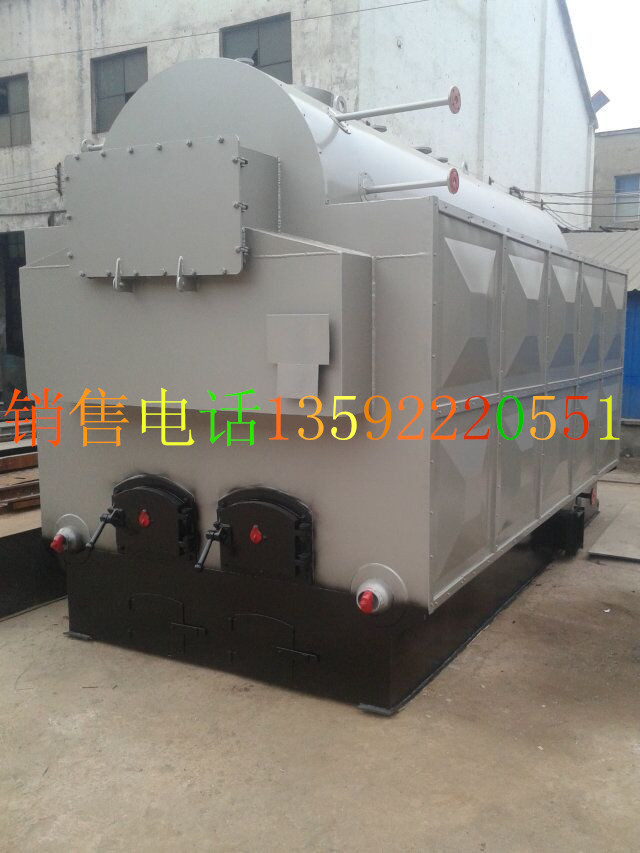

生物質顆粒蒸汽鍋爐的結構原理
生物質顆粒蒸汽鍋爐的燃料是生物質燃料，其分為生物質顆粒蒸汽鍋爐和生物質顆粒熱水鍋爐兩種類別，其工作原理：燃料由輸料機送入爐頂料倉，然后由螺旋給料機送入爐膛，均勻散落在爐排上。燃料被螺旋給料機送入爐膛，在此處由于高溫煙氣和一次風的作用逐步預熱，干燥、著火、燃燒，此過程中析出大量揮發分，燃燒劇烈。產生的高溫煙氣沖刷鍋爐的主要受熱面后，進入鍋爐尾部受熱面省煤器和空氣預熱器，再進除塵器，最后經煙囪排入大氣。未氣化的燃料邊向爐排后部運動，直至燃盡，最后剩下的少量灰渣落入爐排后面的除渣口。

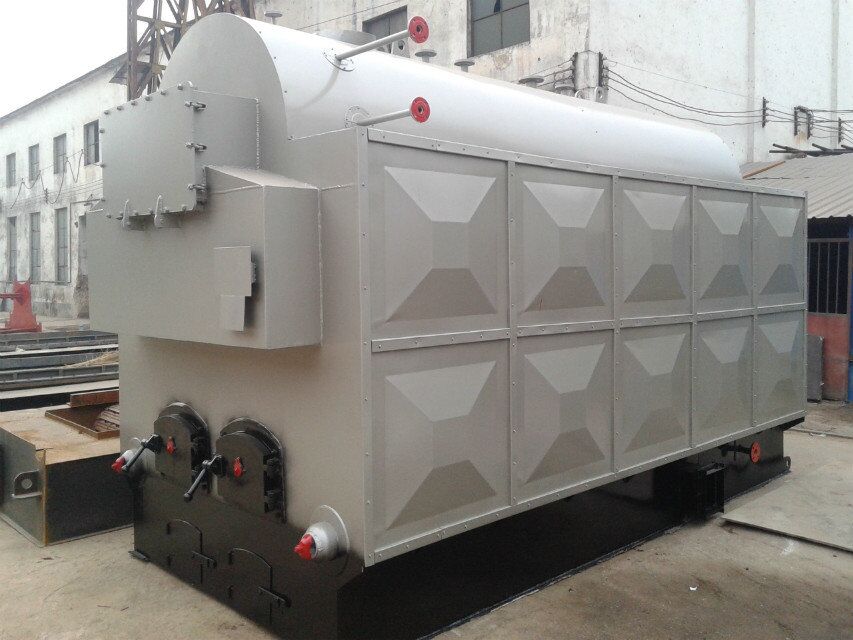

二、生物質顆粒鍋爐的技術特點
1、生物質顆粒蒸汽鍋爐的特點鍋爐采用先進的生物質燃料燃燒技術——氣化+懸浮燃燒技術。鍋爐采用最適合生物質燃料燃燒的燃燒系統以及布風系統。 鍋爐設計燃料為生物質燃料，采用氣化室燃燒燃料析出的揮發份和爐排上半懸浮狀態燃燒殘?zhí)嫉娜紵绞健Ｉ镔|(zhì)顆粒鍋爐采用臥式布置，爐膛布置一定的風量及氧量，利用二次風擾動爐膛煙氣，達到燃燒充分效果。
2、燃燒方式選擇根據環境保護、潔凈燃燒的要求，以及燃料的燃燒特性，選用懸浮燃燒的燃燒方式。由風室、爐排、支撐件和爐拱組成。生物質顆粒鍋爐的環保排放燃燒產生的飛灰約占燃料的1.8％左右，為方便排灰，鍋爐的底部布置有螺旋出渣機，實現連續清灰。3、為方便排灰，鍋爐的后部布置有螺旋出渣機，實現連續清灰。鍋爐尾部煙道布置有除塵器，保證煙塵排放符合環保要求。
三、生物質顆粒蒸汽鍋爐系統介紹
生物質燃料成分主要是纖維素、半纖維素、木質素。先用點火裝置將燃料引燃，當達到一定溫度時，纖維素和半纖維素首先釋放出揮發分物質，木質素最后轉變?yōu)樘肌]發分物質（占75％左右）以氣態形式燃燒，然后將碳點燃。 生物質燃料的熱解和燃燒過程可以分為以下幾個階段：
1、引燃：生物質鍋爐通過預熱引燃，使燃料中的水分（約占7－10％）受熱蒸發汽化，從燃料中逸出，點火燃燒。揮發分的析出與燃燒：燃料受熱后，低分子量的物質首先分解氣化導致?lián)]發分析出，到達著火溫度后即生成氣相火焰。揮發分占75％左右，是生物質燃料最主要的燃燒成分。
2、過度階段：此時纖維素的熱分解速度下降，而揮發分物質仍能保持燃燒火焰。焦炭的表面燃燒：燃料中的木質素已全部碳化，表面生成光輝炙熱的火焰。在工廠中加工成型的燃料進入料倉中，然后再通過鼓風機將生物質吹如燃燒室。
3、生物質燃料在燃燒器中首先有一個預熱過程，然后通過風機把燃料輸送到爐膛進行燃燒。生物質燃料含有很高的揮發份，當爐膛內溫度達到其揮發份的析出溫度時，在給風的條件下燃料就能夠迅速著火燃燒。燃燒溫度控制是以爐膛內部溫度為準，其溫度與燃料氣化時空氣供給的量有關。生物質顆粒蒸汽鍋爐負荷的調整通過給料量的調整來進行控制。燃燒后的煙氣通過爐膛進入對流煙道進行換熱，然后進入除塵器進行凈化處理，最后排出完成整個燃燒和傳熱過程。
4、吹灰系統生物質顆粒蒸汽鍋爐配有吹灰裝置，可以定時對爐膛和煙管進行吹掃，保證煙管表面不出現積灰，從而實現鍋爐的安全高效運行。
5、煙風系統 送風系統：鍋爐送風系統與燃燒一體化布置，空氣經鼓風機通過空預器到燃燒室送至爐膛，來達到輸送燃料及助燃的作用。
6、引風除塵系統：在引風機作用下，燃燒完成后產生的高溫煙氣經過在煙管中的對流換熱進入除塵器凈化，最后經引風機由煙囪排出。
7、自控系統 控制系統采用高亮度、全中文顯示，以PLC控制系統為中央控制單元；以人機對話方式與鍋爐用戶交換信息，實現生物質顆粒鍋爐全自動操作運行。
