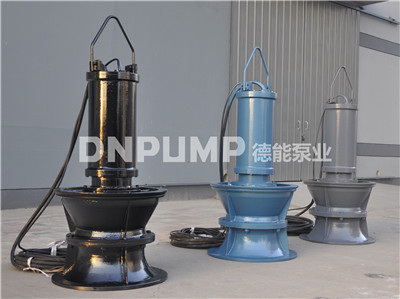

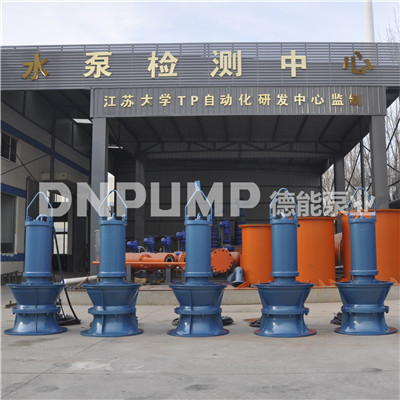

（大口徑）QZB潛水軸流泵的工作是以空氣動力學中的升力理論為基礎的。軸流泵外型很像一根水管，泵殼直徑與吸水口直徑差不多。軸流泵按泵軸的工作位置可以分為立軸、橫軸和斜軸三種結構形式。由于立軸泵占地面積小，軸承磨損均勻，葉輪淹沒在水中，啟動無需灌水，還可以采用分座式支承方式并且能將電機安置在較高位置上，以防被水淹沒，因此大多數軸流泵都采用立式結構。此機體揚程低，比轉速高，軸流泵的液流沿軸方向流動，其設計的基本原理與離心泵基本相同。本產品可以分為固定葉片式和可調葉片式兩種。本設計的題目是可調葉片式軸流泵——即葉片可調節傾斜角度。其內容只有大致工況設定，沒有具體工作環境說明的要求，大致要求材料要有一定的耐腐蝕性能。此外，軸流泵廣泛應用于多種場合。泵既有離心式的，也有軸流式的，既有立式的，也有臥式的，既有單級的，也有多級的。應不同場合而定。本畢業設計要求為設計立式軸流泵，這就決定了設計方向為：立式、單級、軸流。泵主要由泵體、傳動軸和傳動裝置等組成。其傳動裝置是將原動機的動力傳遞給泵軸的中間裝置。泵設計最主要的是水力設計——葉片及導葉的水力設計。產品優勢：1.保留故障信號等功能，使?jié)撍姍C安全可靠。2.抗扭裝置：機組啟動瞬間電機起動力矩的反作用力矩常會使機組整概括：1、多道檢測，多道保護：油水探頭，浮子開關，均能實時檢測，并能實現報警、停體反向旋轉，具有東方特色的抗扭裝置能輕松化解此問題。3、電纜耐用防水：用耐油重型橡套電纜，出線處采用特殊密封結構，防止?jié)B漏，保證長久可靠，電機腔內無凝露。4、安全可靠：兩套或多套獨立的機械密封，特殊的摩擦副材質上下串聯安置，提供多重保護，使用壽命長且實用可靠。5、安裝方便、投資省：電機、泵合二為一，無需現場進行耗工耗時復雜的軸線對中安裝工序，安裝十分方便；由于泵潛入水中運行，可大大簡化泵站的建筑結構工程，減少安裝面積，可節約泵站的工程總造價30～40%流量：670～28000m3/h揚程：1.0～20m介質溫度≤+50℃環境溫度≤+40℃四、配套產品：鋼制井筒、穿墻管、拍門輸水管路電控柜
