WNS系列全自動燃油（氣）蒸汽鍋爐（實用新型專利），采用臥式三回程濕背結構，改善鍋爐運行環境，提高鍋爐效率和使用壽命；全部煙氣通道置于水中，尾部配有余熱水箱及完善的保溫外包設計，煙箱密封采用迷宮式結構，避免了煙箱漏煙現象。鍋爐熱效率高達85%以上，采用有良好膨脹性能的波紋爐膽與錐形爐膽的組合爐膽，爐膽尺寸與火焰相吻合，煙氣流通面積以次減小，使煙氣等速流動，保證高溫煙氣在爐內的熱交換時間，達到最佳傳熱效果；采用與鍋爐完全匹配的高性能燃燒機，進行全面自動調節，使燃燒充分，節省燃料，降低污染；采用高保溫性能的超細玻璃棉，散熱損失更?。徊捎弥悄芑澞芸刂葡到y，對鍋爐及供汽（供水）系統進行控制，結合不同負荷調節燃料供給，更加節能。安裝方式為整體快裝鍋爐，振動小，對地基無特殊要求，不需地腳螺栓固定，安裝簡單易行。 采用活動爐頭結構，可匹配各種燃燒器，更換爐頭，維修爐體方便快捷。 前、后煙箱采用活動可拆結構，可方便地對鍋爐內部進行檢查、維護、保養，簡單、便捷，產品設計新穎、結構合理，工藝性能良好，使本產品具有不同凡響的優異品質，是最新開發的新款產品。
主要特點
1、鍋爐的設計、生產制造、監督檢驗均嚴格按《蒸汽鍋爐安全監察規程》、JB/T 10094-2002《工業鍋爐通用技術條件》、JB/T 1619-2002《鍋殼鍋爐本體制造技術條件》執行，確保鍋爐長期安全穩定工作。
2、本體為鍋殼式全濕背順流三回程煙火管結構，火焰在大燃燒室內微正壓燃燒，完全伸展，燃燒熱負荷低，有害物質NOx排放量少。
3、波形爐膽及螺紋煙管結構，即提高了強度，又滿足了各部分受熱膨脹的需要。
4、主焊縫焊接均采用對接連接，并經X射線及超聲波無損探傷，確保焊接質量達到國家要求。
5、鍋爐水容積及氣空間大，適應負荷能力強。設計合理的鍋內裝置，保證蒸汽帶水率低于4%，滿足用戶對蒸汽品質的較高要求。
6、采用新型隔熱保溫材料，重量輕，散熱損失少，保溫性能好。
7、水位報警器采用不銹鋼作電極棒，聚四氟乙烯作絕緣材料。從上方插入，不易掛污，性能可靠，使用壽命長。
8、前后煙箱為鉸鏈連接，可輕松打開，檢修維護維護方便快捷。
9、氧含量調節（選配）：該系統能成功監測煙氣中的含氧量，并實時將該數據傳送到控制系統中，通過計算機智能分析，自動調整燃燒設備的配比，使其實時處在最佳的工作狀，燃燒效率大大提高，從而可大幅降低燃料的消耗。

CWNS型全自動燃油(氣)熱水鍋爐為快裝臥式內燃三回程火管結構。采用偏置爐膽濕背式布置，高溫煙氣依次沖刷第二及第三回程煙管，然后由后煙室經煙囪排入大氣。鍋爐配置世界名牌燃燒器，采用了燃燒自動比例調節，給水自動調節，程序啟停，自動運行等先進技術，并具有運行水溫度控制、超溫、超壓熄火等自動保護功能。該型鍋爐具有結構緊湊、安全可靠、操作簡便、安裝迅速、污染少、噪音低、效率高等特點，廣泛適用于企業、賓館、醫院、寫字樓、民用建筑等設施工業用汽和生活及采暖。
控制系統說明：
我廠研制的全自動燃油(氣)熱水鍋爐，燃氣蒸汽鍋爐均采用國際上較先進自動化程度較高的“百得”全自動燃燒器作為主要燃燒設備，該燃燒器的燃燒程序由較先進的燃燒程序控制器控制，能實現燃油鍋爐正常燃燒所必需的各種功能，能在正常狀態、事故狀態、能在非常情況下，自動實施保護性停爐，配以相應的溫度控制器、壓力比例調節器，實現高低溫度指示、超壓指示、調節，保證水位在正常范圍內波動。
㈠、控制功能：
１、鍋爐爐水溫控制；
2、鍋爐出水溫控制；
3、防凍控制：
4、缺水和超溫保護：
5、傳感器故障自檢：
6、缺燃料指示：
7、燃燒器熄火報警：
7、熱水泵控制：
㈡、指示狀態
①控制電源、控制起動、電動水泵運行、風機起動等信號，用綠色指示燈指示。
②高水位，大火燃燒，小火燃燒等狀態用黃色指示燈指示。
③低水位、極低水位，超壓燃燒器失靈等狀態用紅色指示燈指示。
系統控制原理
①合上電源開關后將水泵控制開關由停止位置轉到手動位置，進行鍋爐給水上升到正常位置后，將風動、自動手動開關轉到自動位置，然后合上燃燒器電源開關，并把控制器大小火開關轉到開火位置，最后按下起動按鈕，控制系統電源接通，燃燒器進入工作狀態，按照程序控制器的動作程序進行，起動鼓風機進入預吹掃，然后調節風門由小火位置噴油，點火小火燃燒再進入大火燃燒狀態，到此鍋爐進入正常運行階段。

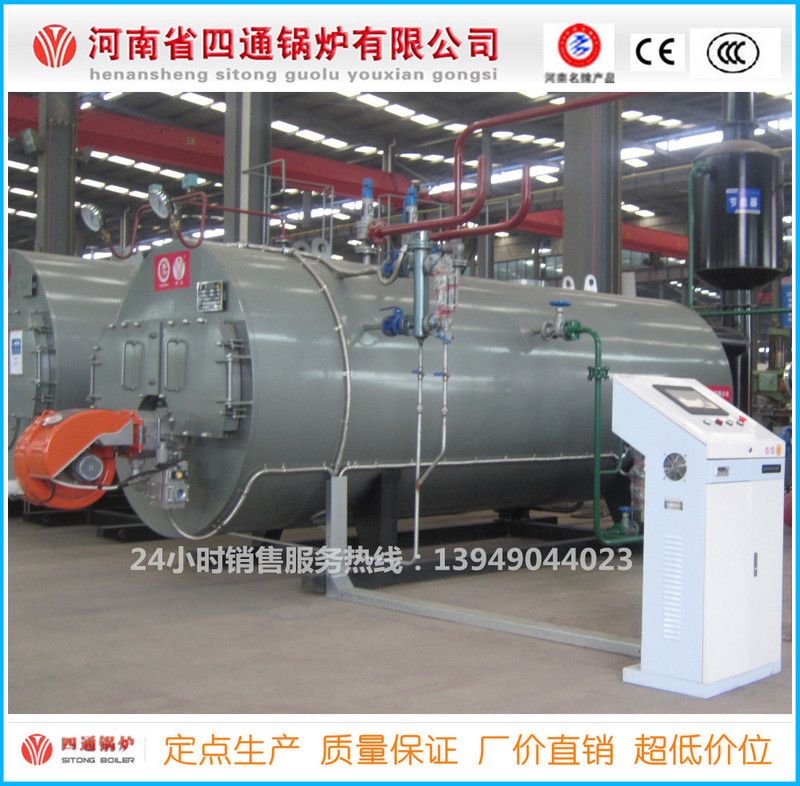

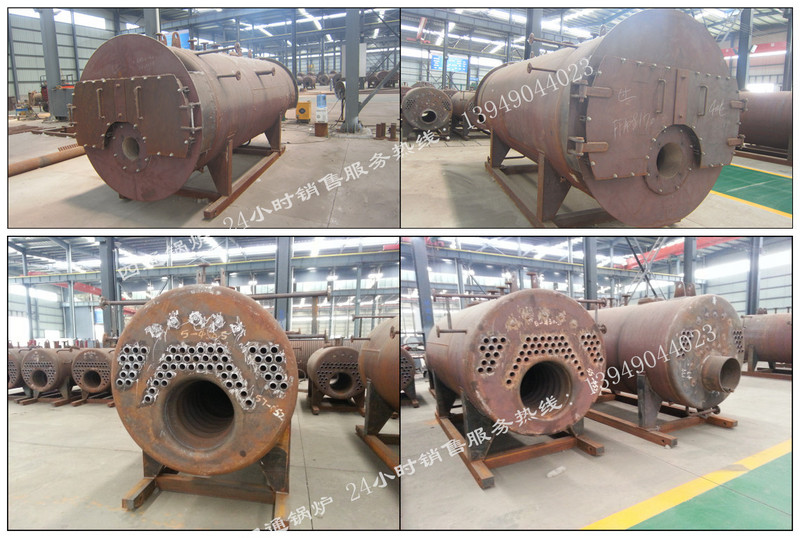

實拍成品細節圖

























臥式全自動燃油燃氣蒸汽鍋爐——技術參數 型號WNS0.5-0.4(0.8)
-Y(Q)WNS0.75-0.4(0.8)
-Y(Q)WNS1-0.8(1.0)
-Y(Q)WNS1.5-1.0
-Y(Q)WNS2-1.0
-Y(Q)WNS3-1.25
-Y(Q)項目臥式參數額定蒸發量（t/h）0.50.7511.523額定工作壓力（MPa）0.4（0.8）0.4（0.8）0.8（1.0）1.01.01.25額定蒸汽溫度（℃）152（175）175（184）184184194設計效率（%）85%-92%水容積（m3）1.21.562.102.72.75.9滿水重量（t）4.48（5）5.76（6.2）6.48（7.1）8（8.4）8（8.4）16（16.8）耗電功率(KW)3.63.65.915.817.719.7電源（V）380適用燃料輕油、天然氣、重油、城市煤氣、石油液化氣計算耗量：
輕油(kg/h)
天然氣(m3/h)
重油(kg/h)
城市煤氣(m3/h)
石油液化氣(m3/h)34
41
35
92
1451
62
53
138
2065
82
70
184
26102
123
105
276
39136
164
140
368
52204
246
210
552
79長×寬×高（mm）2650×1600
×17002650×1600
×18003650×1800
×18005200×2300
×24005200×2300
×24005570×3200
×2670安
裝
尺
寸進/出口閥口徑（mm）5065656565100排污閥口徑
（mm）404040404040安全閥口徑
（mm）402×402×402×502×502×65煙囪口徑ф
（mm）250300320360360360 WNS臥式全自動燃油燃氣蒸汽鍋爐——技術參數 型號WNS4-1.25
(1.6)-Y(Q)WNS5 -1.25
(1.6)-Y(Q)WNS6-1.25
(1.6)-Y(Q)WNS8 -1.25
(1.6)-Y(Q)WNS10 -1.25
(1.6)-Y(Q)WNS15 -1.25
(1.6)-Y(Q)WNS20 -1.25
(1.6)-Y(Q)項目參數額定蒸發量（t/h）4568101520額定工作壓力（MPa）1.25(1.6)額定蒸汽溫度（℃）194(204)鍋爐設計效率（%）85%-92%水容積（m3）7.141010.213.916.73030滿水重量（t）22(23.5)24.7(26)25.5(26.5)32.5(34.5)38(42)74(78)78(82)耗電功率(KW)22.234.434.436367272電源（V）380適用燃料輕油、天然氣、重油、城市煤氣、石油液化氣計算耗量：
輕油(kg/h)
天然氣(m3/h)
/重油(kg/h)
城市煤氣(m3/h)
石油液化氣(m3/h)272
328
280
736
105241
413
352
922
131382
429
377
972
139482
429
377
972
139603
715
628
1620
231904
1075
942
2430
3471206
1430
1256
3240
462長×寬×高（mm）5600×3300
×28806020×3300
×30607200×3300
×30607300×3300
×30607400×3300
×30608100×4200
×41008500×4500
×4100安
裝
尺
寸進/出口閥口徑（mm）100125125150150200200排污閥口徑
（mm）2×402×402×402×402×402×4040安全閥口徑
（mm）2×5050×8050×802×802×802×802×100煙囪口徑ф
（mm）53053053068038010001200 WNS系列臥式燃油燃氣蒸汽鍋爐配置清單



優質精良的波形爐膽
特點：減少熱膨脹應力，增加輻射受熱面，減輕爐膽伸長在爐膽與管板連接處所造成的應力集中。 完美的鍋爐內膽焊接工藝
特點：采用先預脹再全焊，然后再脹接的先進工藝，既防止了管間隙腐蝕，又增強了焊接強度。 國家標準三回程燃氣鍋爐內膽


特點：三回程設計、煙氣流程長、增大對流換熱量、節約能源。 鍋爐進行水壓試驗和無損檢測探傷

特點：檢查焊接處探查氣孔、夾渣、縮孔、疏松等體積性缺陷，而不易發現間隙很小的裂紋和未熔合等缺陷。

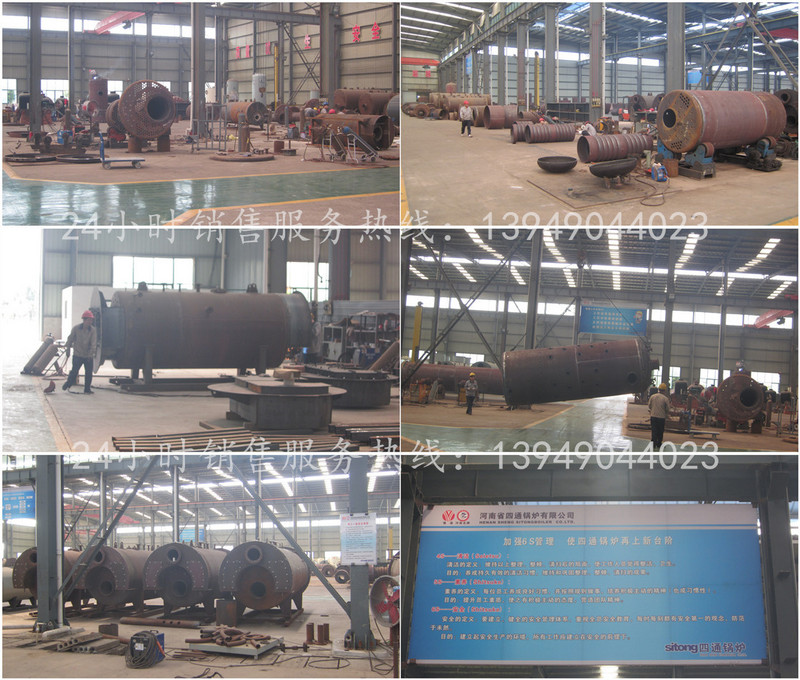

鍋爐封頭制作中

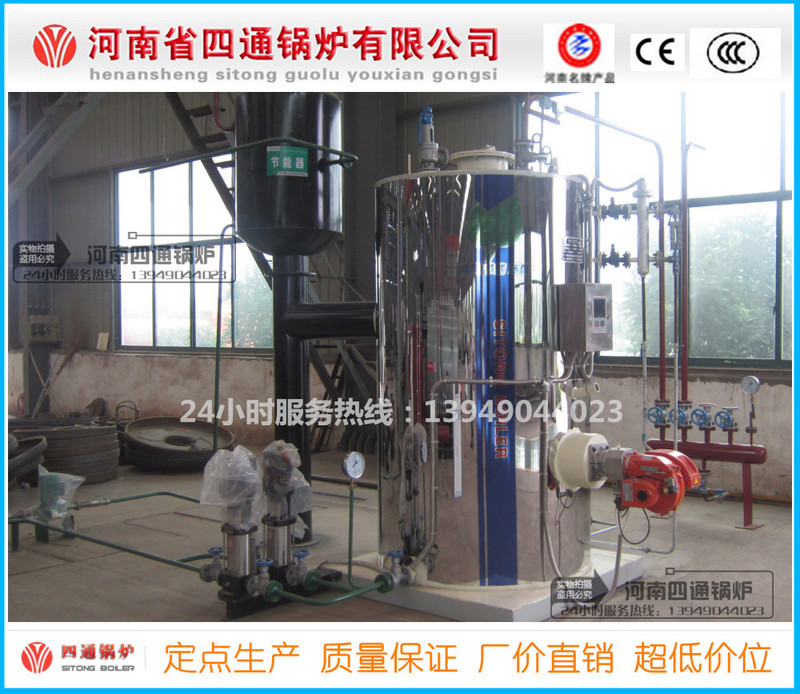

立式燃油燃氣蒸汽、熱水鍋爐


立式燃煤蒸汽、熱水鍋爐

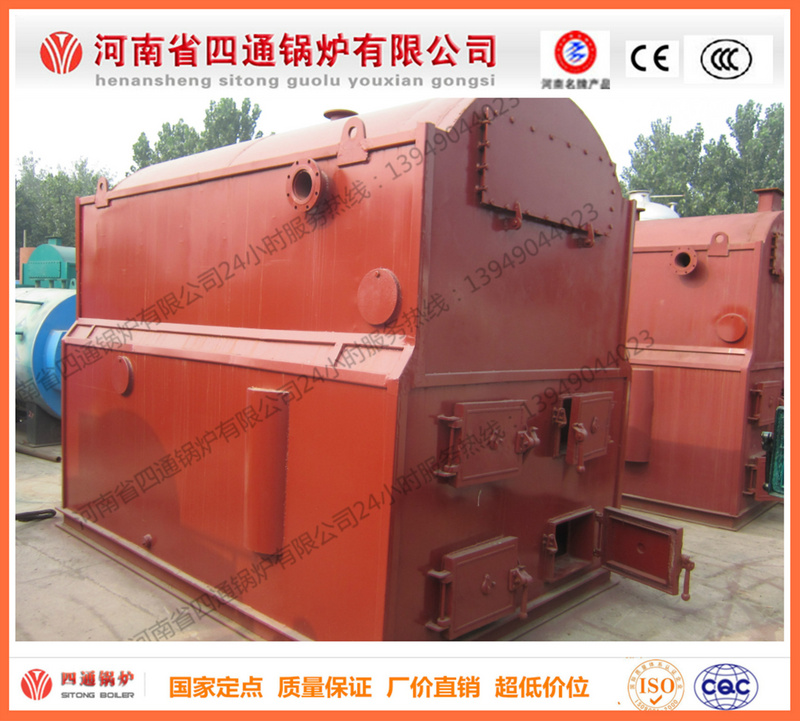

臥式燃煤蒸汽、熱水鍋爐


臥式燃油燃氣有機熱載體（導熱油）鍋爐


立式燃煤導熱油鍋爐

熱風爐

浴池（浴暖）專用鍋爐




電加熱鍋爐

蒸壓釜、木材防腐設備


河南省四通鍋爐有限公司銷售經理：王德政
電話：13949044023
郵箱：
Q Q：274896500
網址： /> 地址：河南省太康四通工業園區


河南省四通鍋爐有限公司（河南省太康四通鍋爐廠）是國家質量檢驗檢疫總局定點生產制造A級蒸汽鍋爐、D2級壓力容器的大型企業。廠址位于豫東平原，風景秀麗的太康縣境內。東瀕京九鐵路、300國道橫貫廠區。是第一批獲得國家農業部“全國誠信守法”、河南省“重合同守信用”的生產性企業。始建于70年代初，經40多年的艱辛探索，靠科技興業，走科學管理之路，現已發展成為承接制造、安裝、設計大、中型供熱系統，生產35噸蒸汽鍋爐，承擔安裝120噸熱水鍋爐，加工制造一、二類壓力容器，化工機械的省一級重點企業。公司占地60000平方米，固定資產4277萬元，城商標的鍋爐、壓力容器產品37個系列，167個規格型號，年生產用于生產性主要大、中型設備100多臺套，用于產品質量檢測的先進設備60多臺套，擁有銀能力可達鍋爐1000多蒸噸，二類壓力容器500多臺套及非標產品等28個系列，260多種規格型號，產品質量性能優越，居國內領先水平，多次榮獲國家、部、省，優質、節能、產品大獎。產品遠銷俄羅斯、蒙古、韓國、越南、緬甸等亞州及東南亞國家和地區。四通鍋爐始終堅持“科技創新、質量第一”的方針，十分重視新技術的引進和新產品的開發，制定多項優惠政策，創造寬松的人才環境，廣納各方精英，出現了人才與企業共同成長的良好局面。先后與西安交大、華南理工大學、鄭州大學、北京之光鍋爐研究所等高等院校和科研單位建立了長期的合作關系，擁有獨立的 CAD工作站，為公司新產品的研發和制造提供有力的保障。四通鍋爐堅持“做百年企業、服務社會”的發展目標，秉承“品質為本、誠信天下的企業理念，全力打造供熱精品，把為客戶創造最大價值、提供全過程、全方位、全天候的服務作為公司的崇高使命。 公司注重企業管理，以多年的實踐經驗為基礎導入ISO9000質量管理體系制訂了一系列行之有效的管理制度，產品的開發、設計生產、售前售后服務各個環節均采用制度化、規范化、標準化管理，使產品質量有可靠的保證。由于該公司產品的科技含量，用戶信得過的質量保證，在同行業內的領先地位，被河南省評為“質量信得過企業”被中國農業銀行評為AAA級信譽單位，鍋爐壓力容器產品以優越的性能、高的質量，多次榮獲國家、部、省級優質產品獎。 四通鍋爐以振興民族工業為已任，重視產品的開發研究，注重科技投入，與中國船舶重工集團公司、上海工業鍋爐研究所、西安交通大學等科研單位精誠合作，承擔了國家“七五”“八五”火炬計劃項目，填補了國內、省內5項空白,高起點、高標準、高科技、低價位是本廠迅速崛起的法寶，卓越的品質，誠信的服務是本廠開辟廣闊發展市場的利器。本公司自九十年代起，始終走在本省鍋爐行業隊伍的前端，自行研制開發的多種綠色環保鍋爐產品，在同行業內起著主導帶動作用，與業內同仁通力合作，創出了河南省鍋爐行業的輝煌。 公司形成了“以人為本”的管理理念，以“用高科技制造高品質產品”為目標。公司制訂了多項優惠政策，創造寬松的人才環境，廣納各方精英，出現了人才與企業同步成長的良好局面。公司現擁有高級工程師12人，工程師36人，專業技術人員50人，他們在鍋爐壓力容器領域開發出了豐碩成果。切實實現了“人才一流、管理一流、質量一流、服務一流”的管理目標。 本廠在管理模式上實行高起點，產品制造全過程均采用“一筆到底”式的管理模式。自主要原材料的定向采購到產品出廠至用戶的終端售后服務全部采用質量檢驗跟蹤，均須詳細記載。先進的生產流水線，保證了質保體系的正常運轉，每一道制造環節都可以控制“不一致品”的流轉，從而保證了鍋爐產品的整體質量。高水平的焊接技術和先進的焊接設備，保證了每道焊縫質量。在施焊過程中，熔池穩定，焊道上線量準確、均勻、熔敷金屬化學成份穩定，結晶粒度好，從根本上杜絕夾渣、咬邊、裂紋等缺陷的存在機率并以100%的射線探傷檢查來確定產品的內在質量。優美的焊縫成形外觀，象看到工藝品一樣給人們以美的享受。生產設備

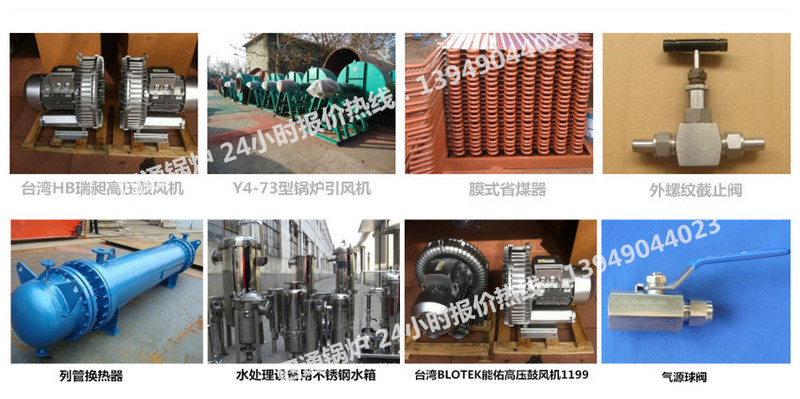

鍋爐配件
